Accoppiatori magnetici: La guida definitiva

16 settembre 2025

Gli accoppiatori magnetici stanno diventando sempre più un componente essenziale dell'ingegneria moderna, che alimenta i settori in cui l'affidabilità e l'efficienza sono più importanti. Sono progettati per trasferire la coppia senza contatto fisico diretto, il che li rende estremamente preziosi nelle applicazioni in cui sicurezza, pulizia e precisione sono fondamentali. Dalle pompe e dai compressori industriali alle apparecchiature mediche ad alta tecnologia, gli accoppiatori magnetici stanno silenziosamente plasmando il modo in cui le macchine operano.

Per chi esplora questo argomento, l'intento principale è solitamente quello di capire cosa sono gli accoppiatori magnetici, come funzionano e perché potrebbero essere la scelta giusta per un'applicazione specifica. Che siate ingegneri alla ricerca di potenziali soluzioni, acquirenti che valutano investimenti o semplicemente curiosi, questa guida vi illustrerà tutto ciò che dovete sapere. Alla fine, avrete una chiara comprensione della composizione, dei principi di funzionamento, dei vantaggi e degli usi reali degli accoppiatori magnetici.

1. Che cos'è un accoppiatore magnetico?

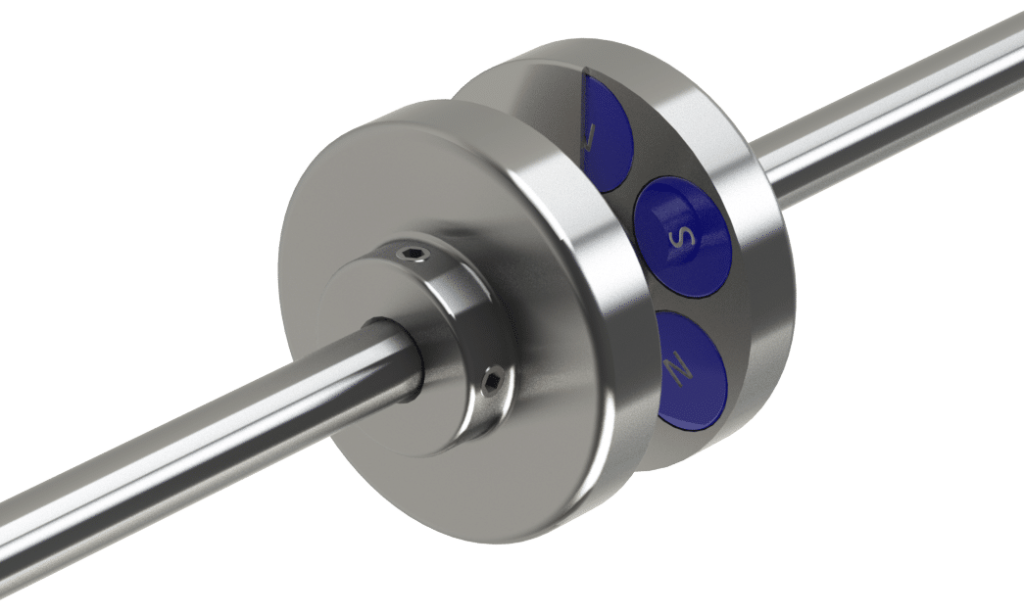

Un accoppiatore magnetico è un dispositivo progettato per trasmettere la coppia tra due alberi rotanti senza contatto fisico. Invece di utilizzare ingranaggi, chiavette o connessioni rigide, si basa su forze magnetiche per collegare gli alberi di ingresso e di uscita. Questo lo rende fondamentalmente diverso dagli accoppiatori convenzionali, dove le parti si toccano e si usurano nel tempo.

Il concetto può sembrare futuristico, ma è già ampiamente utilizzato in settori critici. Gli accoppiatori magnetici agiscono come connettori invisibili, in cui i campi magnetici forniscono la forza necessaria per mantenere uniti due alberi in rotazione. Per questa loro caratteristica unica, vengono spesso definiti "accoppiatori senza contatto".

Ciò che rende gli accoppiatori magnetici così preziosi è la loro capacità di operare attraverso le barriere. Tra i due alberi può esistere una parete solida o un guscio di contenimento sigillato, ma la coppia sarà comunque trasmessa attraverso l'attrazione magnetica. Questo li rende particolarmente adatti agli ambienti in cui non è possibile tollerare perdite o contaminazioni.

Ad esempio, negli impianti chimici che trattano liquidi corrosivi, gli accoppiatori tradizionali finirebbero per perdere a causa dell'usura. Un accoppiatore magnetico risolve questo problema eliminando completamente il collegamento fisico, garantendo un sistema privo di perdite e di manutenzione. In questo modo, gli accoppiatori magnetici sono diventati la soluzione preferita per le industrie che richiedono efficienza e sicurezza.

2. Composizione dell'accoppiatore magnetico

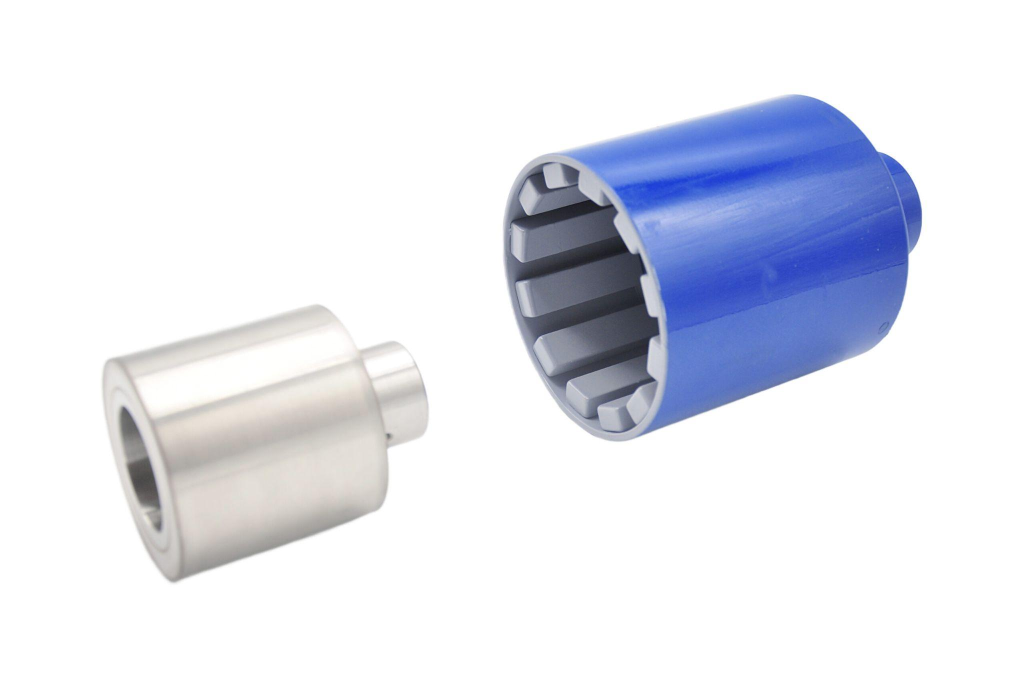

Sebbene gli accoppiatori magnetici possano sembrare semplici dall'esterno, il loro design interno è il risultato di una precisa progettazione. Il cuore di ogni accoppiatore è costituito da due serie di magneti, uno collegato all'albero motore e l'altro all'albero condotto. Questi magneti possono essere permanenti, come quelli al neodimio o al samario cobalto, oppure, in alcuni casi, elettromagneti progettati per prestazioni regolabili.

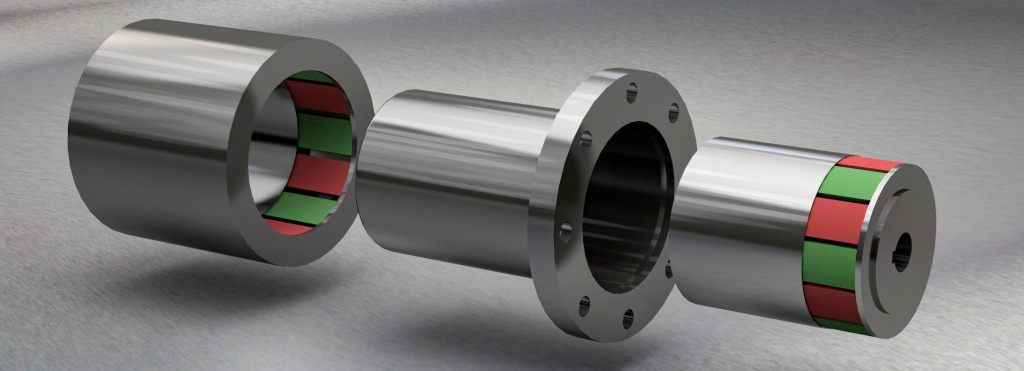

I magneti sono disposti con cura in uno schema circolare per garantire una trasmissione coerente della coppia. La loro polarità e il loro orientamento devono essere bilanciati per evitare l'instabilità. Piccoli aggiustamenti progettuali possono fare una grande differenza nell'efficienza della trasmissione della coppia e nella capacità di carico dell'accoppiatore.

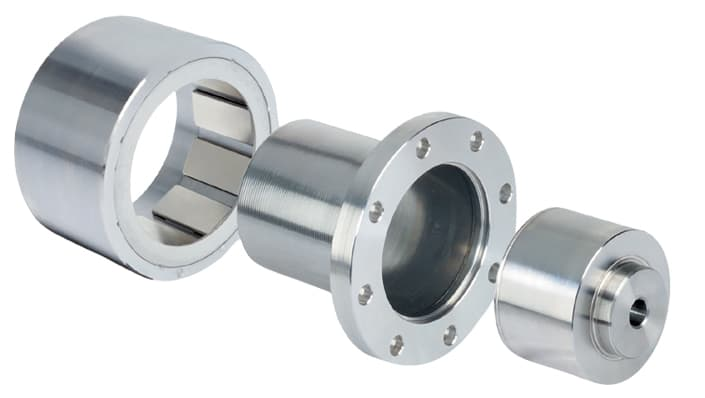

Un altro elemento critico è il guscio di contenimento. Questa barriera non magnetica si trova tra i due gruppi di magneti, mantenendoli fisicamente separati ma consentendo il passaggio dei campi magnetici. Il guscio è spesso realizzato in acciaio inossidabile di alta qualità, Hastelloy o materiali ceramici, a seconda dell'ambiente operativo. Il suo compito principale è quello di garantire la tenuta senza interferire con il flusso magnetico.

Anche i componenti di supporto, come i cuscinetti e gli alloggiamenti, fanno parte della struttura. I cuscinetti mantengono gli alberi allineati e ruotano senza problemi, mentre gli alloggiamenti forniscono protezione meccanica e contribuiscono a dissipare il calore. In ambienti ad alta velocità o ad alta pressione, vengono aggiunti rivestimenti o finiture speciali per resistere alla corrosione e all'usura.

Ogni materiale utilizzato in un accoppiatore magnetico viene scelto con uno scopo preciso. Nelle applicazioni alimentari o farmaceutiche, l'attenzione è rivolta all'igiene e alla pulizia, mentre negli impianti chimici l'accento è posto sulla resistenza ai fluidi aggressivi. Questa adattabilità nella composizione rende gli accoppiatori magnetici versatili e adatti a un'ampia gamma di settori.

3. Principio di funzionamento dell'accoppiamento magnetico

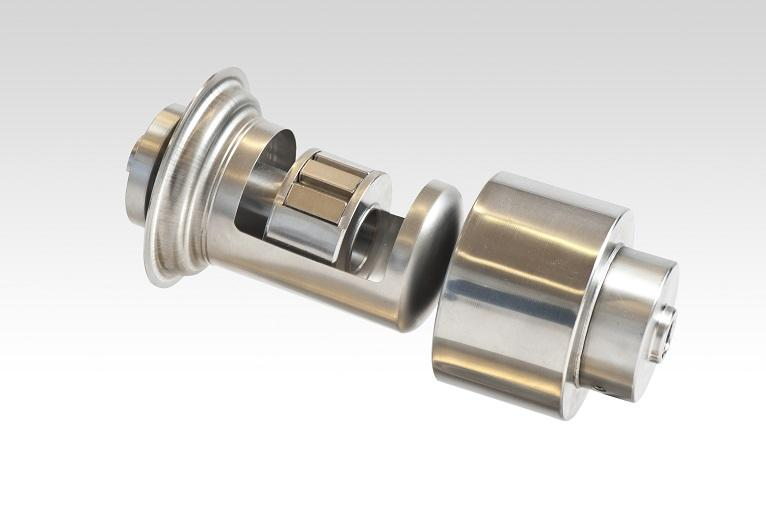

Il principio di funzionamento di un accoppiatore magnetico ruota attorno al trasferimento della coppia attraverso l'interazione magnetica. Quando l'albero motore ruota, i magneti ad esso collegati creano un campo magnetico rotante. Questo campo si estende attraverso il guscio di contenimento e interagisce con i magneti sull'albero condotto, costringendolo a ruotare anch'esso.

In sostanza, il campo magnetico funge da ponte tra i due alberi. Anche se non esiste un legame meccanico, la forza dell'attrazione magnetica garantisce la sincronizzazione della rotazione. Finché la coppia applicata rimane all'interno della capacità progettuale dell'accoppiatore, i due alberi ruotano insieme senza problemi.

Un aspetto fondamentale di questo principio è l'efficienza. Gli accoppiatori magnetici sono progettati per ridurre al minimo le perdite, ma fattori come la forza dei magneti, la distanza tra i magneti e lo spessore del mantello possono influire sulle prestazioni. Più forti e vicini sono i magneti, maggiore è la capacità di trasmissione della coppia. Tuttavia, magneti più forti significano anche costi più elevati e potenziali problemi di riscaldamento che gli ingegneri devono considerare.

Un'altra caratteristica affascinante è il meccanismo di sicurezza incorporato nei giunti magnetici. Se l'albero guidato incontra una resistenza superiore alla capacità di coppia dell'accoppiatore, i magneti si disallineano temporaneamente. Invece di rompere i componenti, il sistema semplicemente si disaccoppia magneticamente e si reinserisce una volta rimosso il sovraccarico. In questo modo si protegge il macchinario da danni improvvisi e si prolunga la durata di vita dell'intero sistema.

In parole povere, il principio di funzionamento consiste nell'utilizzare forze invisibili per ottenere un trasferimento affidabile della coppia. Eliminando il contatto diretto, gli accoppiatori magnetici riducono l'usura, prevengono la contaminazione e forniscono protezione dai sovraccarichi, il tutto mantenendo un funzionamento regolare ed efficiente. Per questo motivo sono molto apprezzati nei settori in cui i tempi di inattività e i guasti alle apparecchiature sono inaccettabili.

4. Vantaggi dei giunti magnetici

I giunti magnetici offrono diversi vantaggi unici che li distinguono dai giunti meccanici tradizionali. Questi vantaggi vanno oltre il semplice trasferimento della coppia e forniscono un valore reale agli ingegneri e alle industrie.

Trasmissione di coppia senza contatto

Poiché gli alberi non si toccano mai, non c'è attrito o usura tra le parti in movimento. Questo allunga la vita delle apparecchiature e riduce la necessità di frequenti interventi di manutenzione. Inoltre, in molti sistemi non è necessaria la lubrificazione.

Un altro vantaggio del funzionamento senza contatto è la riduzione dei rischi di contaminazione. In settori come quello farmaceutico o alimentare, anche le più piccole tracce di lubrificante o di particelle possono compromettere la qualità del prodotto. Evitando il contatto diretto, gli accoppiatori magnetici contribuiscono a mantenere i sistemi più puliti.

Funzionamento senza perdite

Il guscio di contenimento sigilla completamente il sistema, garantendo che fluidi o gas non fuoriescano. Ciò rende gli accoppiatori magnetici ideali per la movimentazione di sostanze tossiche, corrosive o infiammabili in settori come quello farmaceutico, alimentare e chimico.

Il funzionamento senza perdite migliora anche la sicurezza sul posto di lavoro. I lavoratori sono protetti dall'esposizione a fluidi pericolosi e le aziende evitano le conseguenze finanziarie e legali di perdite o fuoriuscite. In questo modo, gli accoppiatori magnetici contribuiscono sia alla sicurezza che alla conformità.

Protezione da sovraccarico incorporata

Quando si applica una coppia eccessiva, il giunto magnetico scivola naturalmente invece di rompersi. Ciò protegge i macchinari sensibili da eventuali danni e riduce il rischio di costosi fermi macchina.

Questa caratteristica agisce come una valvola di sicurezza per i sistemi meccanici. Invece di causare un guasto catastrofico all'apparecchiatura, l'accoppiatore assorbe le sollecitazioni, evitando di danneggiare i componenti più costosi. Per le industrie con attrezzature per impieghi gravosi, questo può far risparmiare notevoli costi di riparazione.

Alta affidabilità e bassa manutenzione

Grazie al minor numero di parti soggette a usura, gli accoppiatori magnetici richiedono una manutenzione minima rispetto agli accoppiatori meccanici tradizionali. Sono progettati per funzionare a lungo in ambienti difficili.

Bassa manutenzione significa anche riduzione dei tempi di inattività. In settori in cui ogni ora di perdita di produttività si traduce in migliaia di dollari, l'affidabilità diventa un vantaggio fondamentale. Gli accoppiatori magnetici garantiscono la costanza, tenendo sotto controllo i budget di manutenzione.

Riduzione delle vibrazioni e del rumore

Gli accoppiatori magnetici funzionano in modo fluido e silenzioso e sono quindi ideali per le applicazioni in cui le vibrazioni o il rumore possono compromettere le prestazioni. Ciò è particolarmente utile nelle apparecchiature di laboratorio e mediche.

La riduzione delle vibrazioni non solo migliora le prestazioni, ma prolunga anche la durata di vita delle apparecchiature circostanti. In ambienti sensibili come gli ospedali, il funzionamento silenzioso e stabile degli accoppiatori magnetici garantisce comfort e affidabilità.

5. Parametri che influenzano le prestazioni dell'accoppiamento magnetico

Diversi parametri influenzano le prestazioni di un accoppiatore magnetico nelle applicazioni reali. Uno dei più critici è la forza dei magneti. I magneti più forti consentono una trasmissione di coppia più elevata, ma aumentano anche il costo e possono richiedere materiali avanzati.

Un altro fattore chiave è la distanza tra i magneti motori e quelli guidati. Una distanza maggiore riduce la forza del giunto, mentre una distanza minore aumenta il trasferimento della coppia. I progettisti devono trovare un equilibrio tra sicurezza e prestazioni quando stabiliscono questa distanza.

Anche le condizioni operative, come la temperatura, la pressione e l'esposizione agli agenti chimici, influiscono sulle prestazioni. Le temperature elevate possono indebolire i magneti, mentre gli ambienti corrosivi possono richiedere rivestimenti o gusci speciali. Gli ingegneri devono valutare attentamente questi parametri per garantire prestazioni durature.

Anche la velocità di rotazione svolge un ruolo importante. A velocità più elevate, gli accoppiatori devono essere progettati con cura per evitare slittamenti e ridurre al minimo le perdite. Nelle industrie di precisione, dove la tempistica e la sincronizzazione sono fondamentali, anche piccole variazioni nella trasmissione della velocità possono creare problemi.

Infine, la scelta del materiale del guscio di contenimento influisce sulle prestazioni. I gusci più spessi offrono resistenza e durata, ma possono ridurre l'efficienza magnetica. I gusci sottili migliorano il trasferimento magnetico ma possono essere meno resistenti alla pressione. Trovare il giusto equilibrio fa parte del processo di progettazione.

6. In quali scenari vengono comunemente utilizzati gli accoppiatori magnetici?

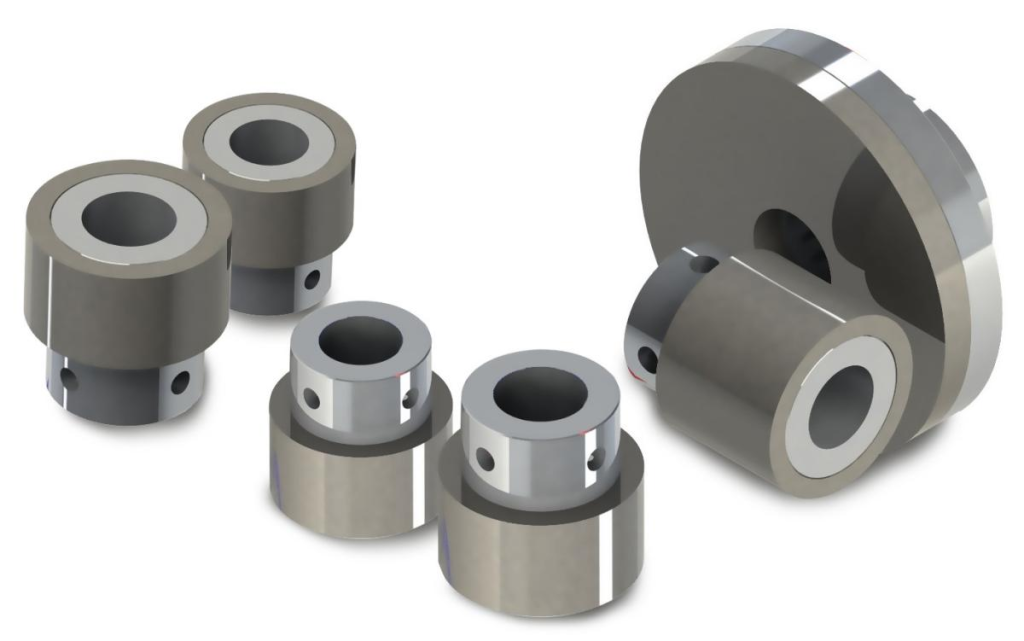

Gli accoppiatori magnetici sono utilizzati nei settori in cui la sicurezza, la precisione e l'affidabilità sono priorità assolute. Una delle applicazioni più comuni è quella dei sistemi di pompaggio che trattano fluidi pericolosi o corrosivi. In questi sistemi, gli accoppiatori magnetici prevengono le perdite e assicurano una trasmissione fluida della potenza.

Sono inoltre ampiamente utilizzati nell'industria farmaceutica e alimentare, dove è necessario evitare la contaminazione. Gli accoppiatori magnetici eliminano la necessità di lubrificanti all'interno dell'area sigillata, garantendo operazioni più pulite e il rispetto di rigorosi standard igienici.

Nei dispositivi medici, come le apparecchiature compatibili con la risonanza magnetica, gli accoppiatori magnetici sono utilizzati perché non interferiscono con l'elettronica sensibile. Il loro funzionamento silenzioso li rende ideali per apparecchiature chirurgiche, strumenti di laboratorio e altre applicazioni di alta precisione.

Nei settori dell'energia e dell'ambiente, gli accoppiatori magnetici sono presenti nei sistemi di energia rinnovabile come le centrali eoliche e solari. La loro durata e le ridotte esigenze di manutenzione li rendono adatti a installazioni remote dove la manutenzione è difficile.

Anche le industrie pesanti traggono vantaggio dagli accoppiatori magnetici. I compressori, i miscelatori e gli agitatori degli impianti chimici o delle acque reflue si affidano a loro per gestire in modo sicuro i fluidi aggressivi. I settori minerario e petrolifero li utilizzano per migliorare l'affidabilità in condizioni estreme.

La versatilità degli accoppiatori magnetici fa sì che non siano limitati a un solo campo. Ovunque sia necessaria una trasmissione della coppia sicura, efficiente e senza contatto, gli accoppiatori magnetici rappresentano una soluzione innovativa.

Conclusione

Gli accoppiatori magnetici sono un'affascinante miscela di scienza e ingegneria, che offre un modo sicuro ed efficiente per trasferire la coppia senza contatto fisico. Comprendendo cosa sono, come funzionano e quali sono gli ambienti in cui eccellono, gli ingegneri e i responsabili delle decisioni possono fare scelte informate per integrarli nei loro sistemi.

Dagli impianti chimici agli ospedali, gli accoppiatori magnetici continuano a ridefinire l'affidabilità delle applicazioni critiche. Poiché le industrie richiedono soluzioni più sostenibili e prive di manutenzione, è probabile che questi dispositivi diventino ancora più diffusi. Se il vostro obiettivo è la sicurezza, la durata o le prestazioni, gli accoppiatori magnetici offrono una soluzione innovativa che produce risultati.
